< 回到列表RB-FC08电缆用金属复合防火套管

RB-FC08

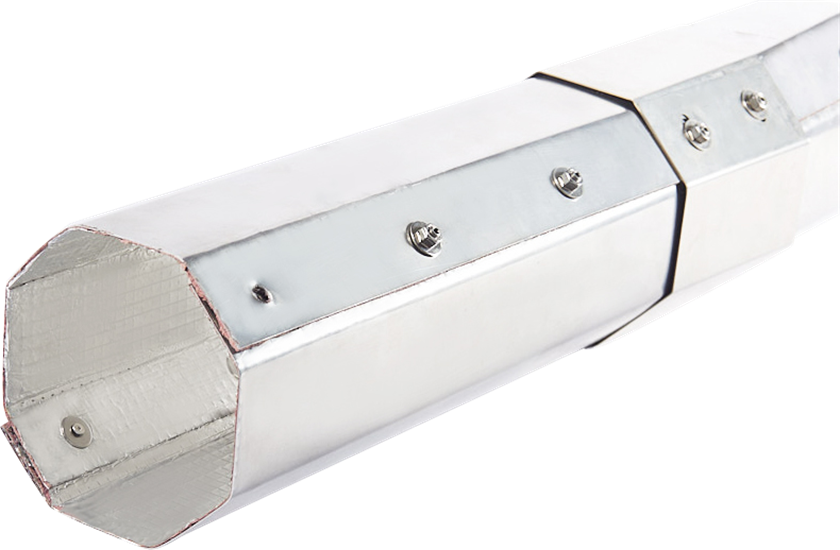

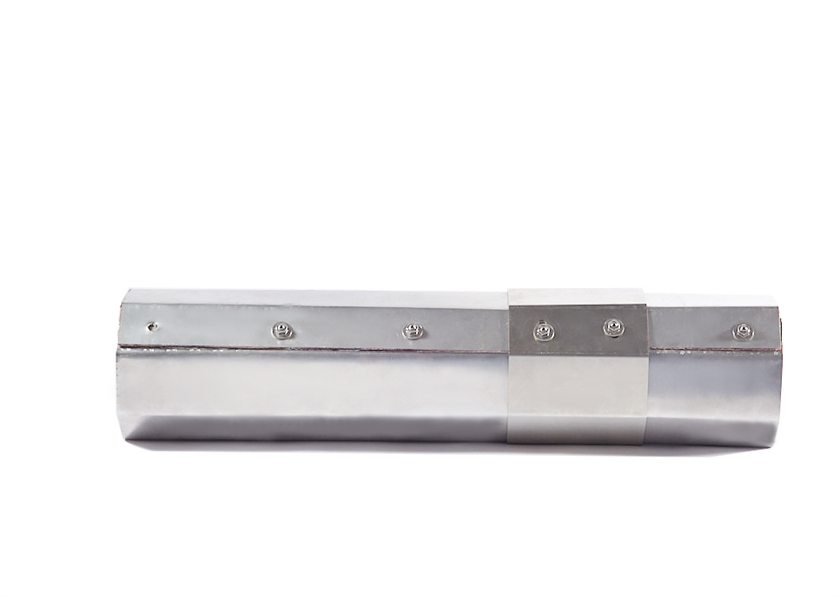

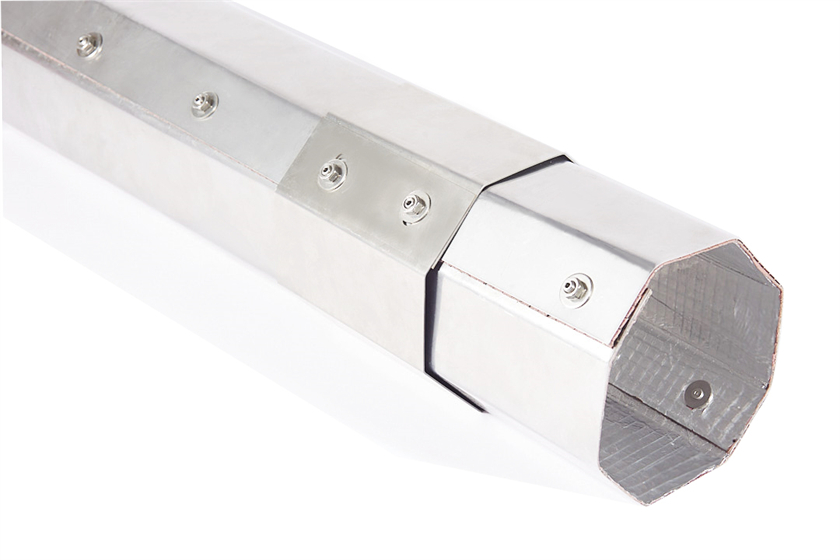

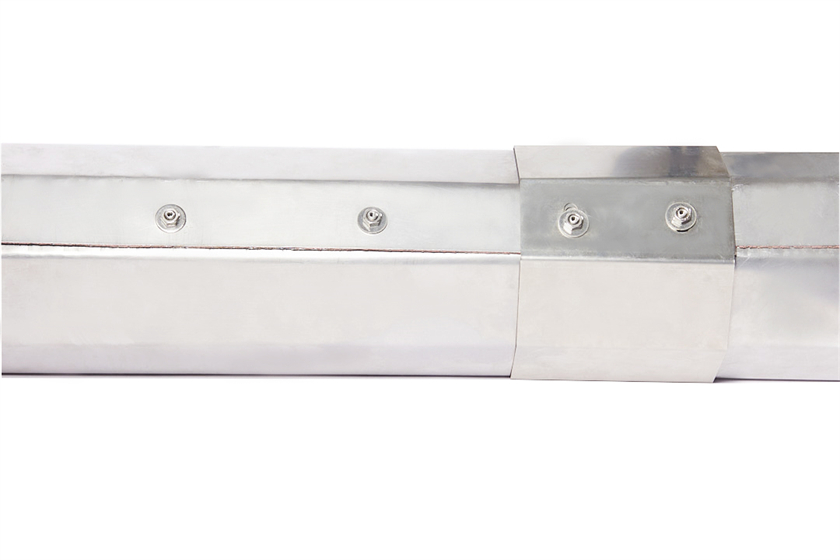

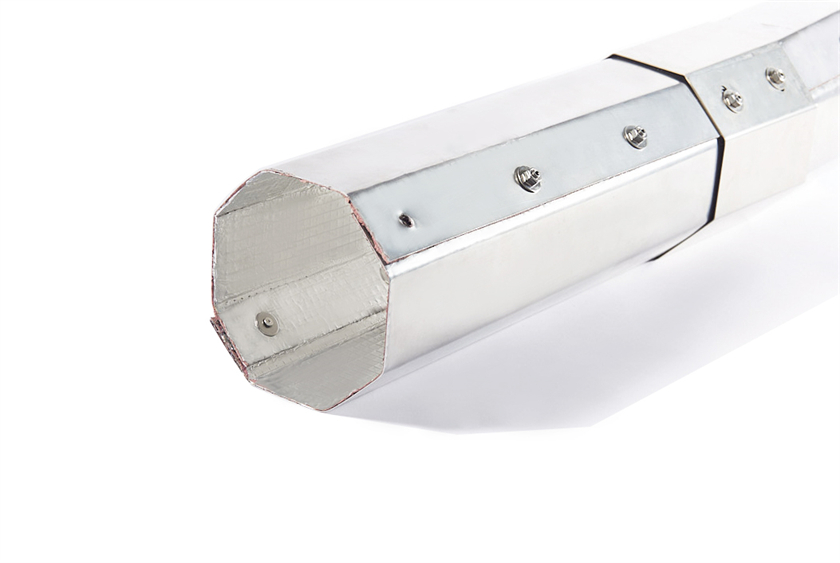

电缆用金属复合防火套管

产品规格：

长100Omm,内径12~13cm（八角形）

产品简介：

金属复合防火套管由气密性金属复合防火板加工制作而成，产品由不锈钢板、防火层、钢丝网、铝箔四层结构组成，最高防火时效可达3小时，其核心是一层遇热膨胀耐火层。产品受到火、热等高温作用时会产生膨胀碳质层，可阻止辐射热量、火焰扩展和烟气的威胁，确保不会殃及损伤周边电缆，防止火焰蔓延，可最大限度的保护生命和财产安全，降低火灾损失情况。

咨询产品

产品特性
技术参数
应用场景
安装说明

1、刚性可转弯：采用特有连接片装置，实现柔性灵活转弯，适用大幅弯曲电缆工况；

2、阻隔火焰：遇热膨胀，有效防止火势蔓延，确保不会殃及损伤周边电缆；

3、阻隔烟气：有效防止烟的传播，保障人员、设备不受烟毒气的威胁；

4、阻隔热量：有效防止热量传导引起背火面的自燃，从而阻止火灾蔓延；

5、水密性：具备水密性，达到有效防水功能；

6、抗烧蚀：发生火灾时，可保持整体结构完整，不坍塌；

7、耐久性：在未发生火灾前，可保持长期有效

序号	性能指标	典型值
1	耐火性能	试件四面受火，试验时施加额定电压，耐火试验进行90min时，试件内所敷电缆漏电流未达到3A，3A熔丝未熔断，未丧失耐火能力，维持工作时间90min，耐火性能大于90min，达到F1级
2	大电流温升试验	金属复合防火套管安装后，电缆升温后的稳定温度相比未安装前，温升在5℃以内
3	抗冲击试验	外壳承受7J的冲击能量，无损坏
4	防水等级	IPX7
5	耐热耐寒试验	无明显变化
6	垂直燃烧试验	V-0
7	卤素、石棉	不含
8	烟毒性	达到安全一级AQ1（无烟毒）

适用于电缆回数多、电缆敷设密集的通道，尤其是高低压共沟电缆的防火分隔处理；

典型做法为：将高低压共沟内所有10kV电缆统一集中到上层支架上，并分别对每根10kV电缆采用金属复合防火套管进行包裹，防火分隔。
